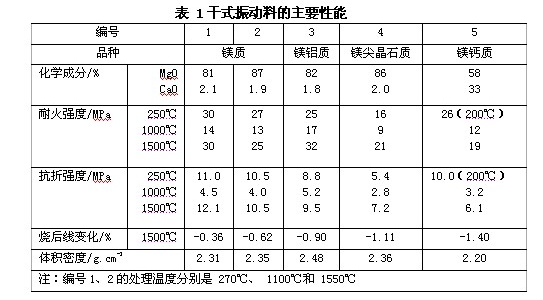

干式振動料的主要性能，干式料見表1。編號1和2分別采用MgO>95%的燒結(jié)鎂砂和MgO>97.2%的電熔鎂砂作耐火骨料和粉料，臨界粒徑5mm，按三級級配。耐火粉料為180目和320目進(jìn)行級配。骨粉料比68：32。燒結(jié)劑和改性劑為聚磷酸鹽、硼酸和鋁鎂尖晶石等。采用酚醛樹脂粉作結(jié)合劑，用量約為6%;編號3采用鎂砂作耐火骨料和粉料，改性劑為特級礬土熟料粉和α-Al2O3,燒結(jié)劑為硼酸和軟質(zhì)黏土。改性酚醛樹脂粉用量為5.6%，并加烏洛托品0.5%作促凝劑;編號4與編號3類同，其耐火骨料和粉料中摻加18%左右的燒結(jié)尖晶石料;編號5采用MgO>42%和CaO≥55%的燒結(jié)鎂鈣砂作為耐火骨料，用MgO>95%的燒結(jié)鎂砂作耐火粉料，添加燒結(jié)劑和改性劑，用6%左右的樹脂粉作結(jié)合劑?？傊?，干式振動料的材料組成，各家的差異較大，應(yīng)據(jù)使用條件確定。中間包干式振動料正在推廣中，其使用壽命因包容大小、冶煉鋼種及操作條件等情況而不同，一般為10～77h。鎂鈣質(zhì)干式振動料因有潔凈鋼水作用且抗侵蝕性強(qiáng)等優(yōu)點(diǎn)，應(yīng)大力進(jìn)行推廣。干式振動料的技術(shù)關(guān)鍵是選擇結(jié)合劑和燒結(jié)劑，以保證在各種溫度下都有強(qiáng)度。其用量根據(jù)材料組成和使用要求而定。
